雙線圈自保持電磁閥究竟為何物

2021-08-04

何謂雙線圈自保持電磁閥？斷電保持；常開、常閉可任意切換；功耗低，平時不耗電，只是切換狀態瞬間用電；可用脈沖控制；如果您想實現這些功能，用雙線圈自保持電磁閥就是非常不錯的選擇。

一、雙線圈自保持電磁閥的工作原理及結構圖：

如圖所示，顧名思義雙線圈電磁閥肯定是帶有兩個電磁線圈的，線圈A是用來控制電磁閥打開的，當線圈A瞬時通電，線圈產生強大磁性，促使閥芯向上運動帶動活塞上提，進而瞬間開閥；

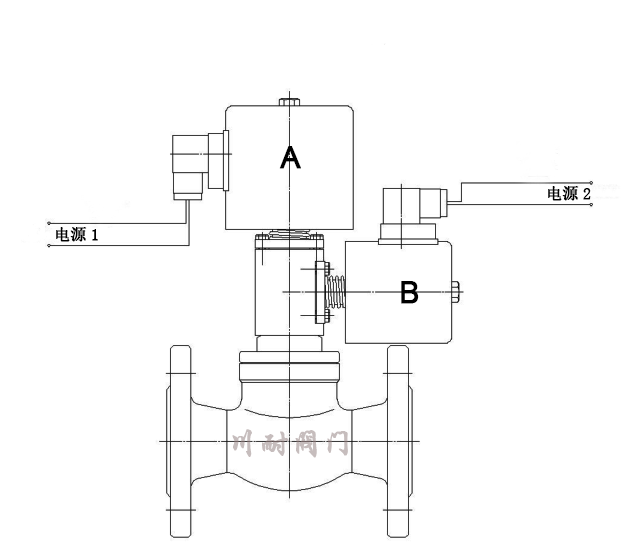

雙線圈自保持電磁閥結構原理圖

線圈B內的閥芯與A的閥芯為互鎖關系，通過機械互鎖，不受外界電磁、電流等信號干擾，其可靠性是目前所有自保持結構中最為穩定的。

當線圈A的閥芯在向上運動到頂位的同時，被線圈B的閥芯鎖止，此時線圈A斷電閥芯仍保持開位置不動；

同理，當閥需要關閉時，僅需要給線圈B通電一個瞬時電信號一般只需要1~2秒即可，線圈B的閥芯吸合后，線圈A的閥芯在彈簧彈力、閥芯與活塞的重力以及介質壓力的作用下瞬間完成關閥動作。

二、雙線圈自保持電磁閥實物圖：

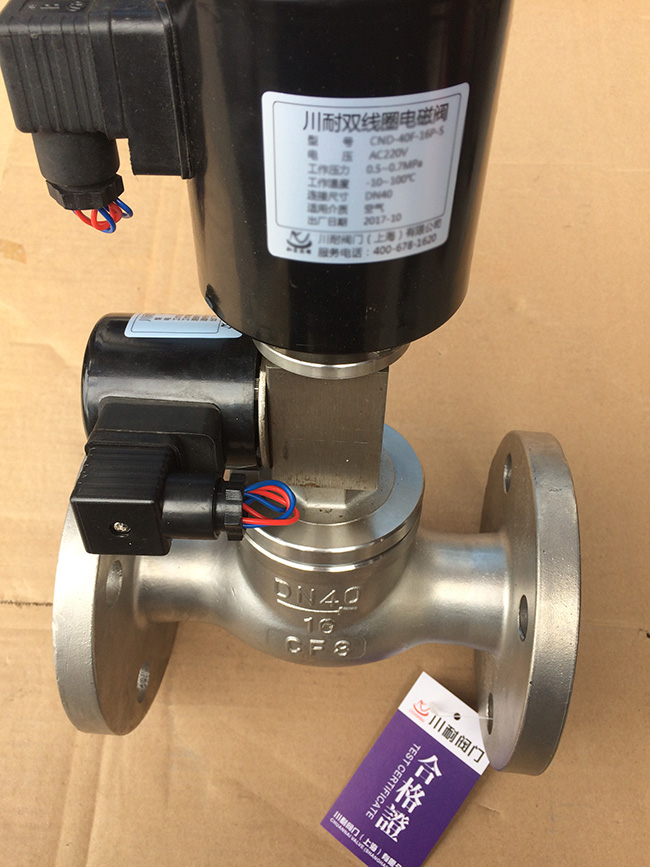

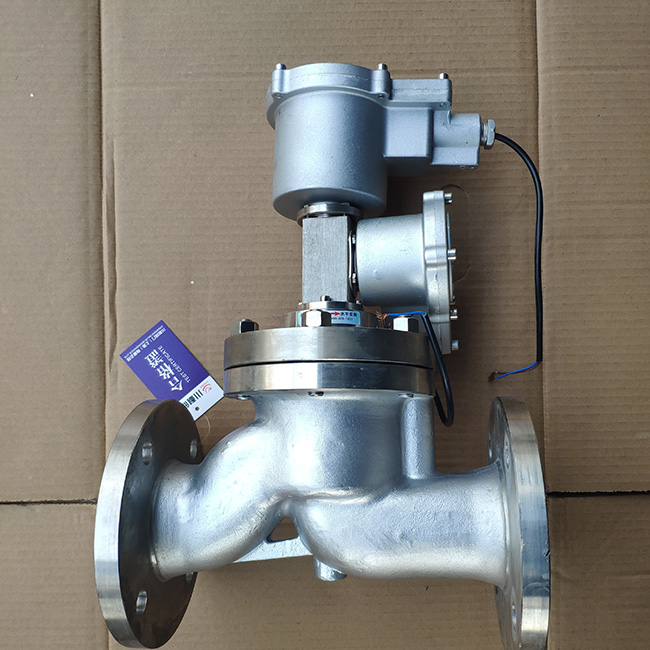

如圖所示為常見雙線圈自保持電磁閥實物圖，另根據現場工況及設計需求，有螺紋連接、焊接的、卡套連接的等，有WCB、304、316L等材質的，有帶手動控制的，有帶信號反饋的，有防爆的，等等......

三、雙線圈自保持電磁閥的優點和不足：

優點；正如開頭所講的那些，低功耗、斷電保持、脈沖控制、線圈不發熱、壽命長、維護方便等；

不足；1、雙線圈自保持電磁閥的體積偏大，特別是高度，不太適合安裝在低矮空間內；

2、成本偏高，閥的加工精度高，體積大，采用雙線圈工作制，成本自然要比單線圈的高一些。

本文由雙線圈自保持電磁閥廠家--上海川耐原創，感謝支持。
